產品介紹

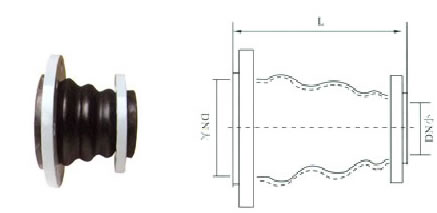

名稱：JDX型異徑橡膠接頭
性能特點：
異徑橡膠接頭又稱作大小頭、異徑減振器、異徑橡膠軟接頭、橡膠異徑接頭、管道減震器、避震喉、撓性橡膠接頭。橡膠接頭球體是由內膠層、增強層有多層刮膠錦綸簾子布、外膠層復合的橡膠管組成。根據介質不同所采用的橡膠材質也不同，有天然膠、丁苯膠、丁基膠、丁腈膠、三元乙丙膠、氯丁膠、硅橡膠、氟橡膠等等。異徑橡膠接頭分別具有耐熱、耐酸、堿、耐腐蝕、耐磨、耐油等功能。

產品特點

異徑橡膠接頭主要特點是可解決金屬管道連接時不同口徑的問題，同時有減震降噪的作用，可節約管道安裝零件，節約成本。它由內膠層、錦綸簾子布增強、外膠層復合的橡膠球體和松套金屬法蘭組成。

異徑橡膠接頭具有耐壓高、彈性好、位移量大、平衡管道偏差、吸收振動、降低噪音效果好、安裝方便等特點，異徑橡膠接頭可廣泛用于供水排水、循環水、暖通空調、消防、造紙、制藥、石油化工、船舶、水泵、壓縮機、風機等管道系統。普通型用于輸送－15℃～120℃的空氣、壓縮空氣、水、海水、油、酸、堿等。特殊型用于輸送－30℃～250℃以上的上述介質或油、濃酸濃堿、固態物料。

產品性能

異徑橡膠接頭技術條件

型號	JDX(DN50~300)	JDX(DN350~600)	備注
工作壓力 MPa(kg·f/cm2)	1.0(10)	0.6(6)	A.如介質油，酸堿物質 B.工作溫度有特殊要求 C.也可來函來圖訂制 D.訂貨時須說明
爆破壓力 MPa(kg·f/cm2)	2.0(20)	1.5(15)
真空度 KPa(mmHG)	86.7(650)	53.3(400)
適用溫度 ℃	-15-115,特殊可達-30-250
適用介質	水，海水，蒸氣，油，酸，堿等

注：主要零件材料同JGD型

異徑橡膠接頭數據表

DN大×DN小	長度 (mm)	軸向位移 (mm)		橫向位移 (mm)	角向位移 (a1+a2)0	DN大×DN小	長度 (mm)	軸向位移		橫向位移 (mm)	角向位移 (a1+a2)0
DN大×DN小	長度 (mm)	伸長	壓縮	橫向位移 (mm)	角向位移 (a1+a2)0	DN大×DN小	長度 (mm)	伸長	壓縮	橫向位移 (mm)	角向位移 (a1+a2)0
80×40	180	20	30	45	35°	200×100	200	22	30	40	35°
80×50	180	20	30	45	35°	200×150	200	22	30	40	35°
80×65	180	20	30	45	35°	200×125	220	25	35	40	30°
100×50	180	20	30	45	35°	250×200	220	25	35	40	30°
100×65	180	20	30	45	35°	300×200	220	25	35	40	30°
100×80	180	20	30	45	35°	300×250	220	25	35	40	30°
125×65	180	20	30	45	35°	350×200	220	25	35	40	30°
150×50	190	20	30	45	35°	350×300	220	25	38	35	30°
150×80	190	20	30	45	35°	400×350	220	25	38	35	30°
125×80	200	22	30	40	35°	500×400	230	28	38	35	26°
125×100	200	22	30	40	35°	600×400	240	28	38	35	26°
150×100	200	22	30	40	35°	600×500	240	28	38	35	26°

注：DN200以上接頭，高壓力，高層建筑使用，管道必須有固定支撐或固定托架，否則產品必須有防拉脫裝置（產品實際軸向力<反支撐力）。
